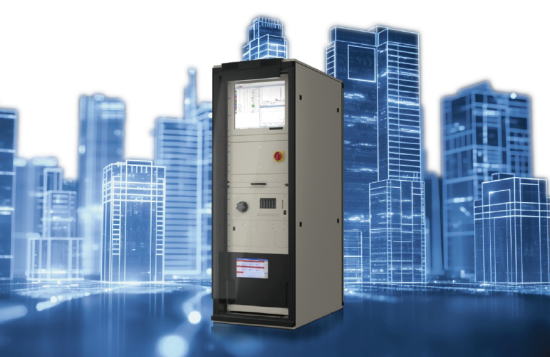

FTIR高感度ガス分析装置 TMS300-FTIR

• 概要

  本装置は、約50種類のガスを同時に検出するFTIRガス分析装置です。
  干渉ガスを同時に分析し、干渉ガスの影響を除去することで、優れた安定性と信頼性を保証します。
  さらに、既存のNDIRベースのTMSでは測定できなかったHCIとHFも測定可能です。

  　　　　　



  TCP/IPインターフェースにより遠隔監視システムとして使用可能です。
  個々の顧客のニーズに合わせたカスタマイズも可能で、お客様に使い易い運用ソリューションを提供します。

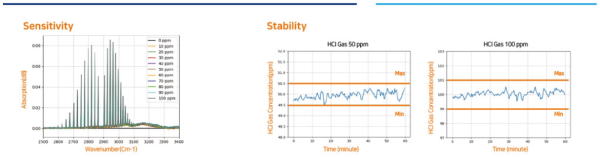

  HCl測定データ

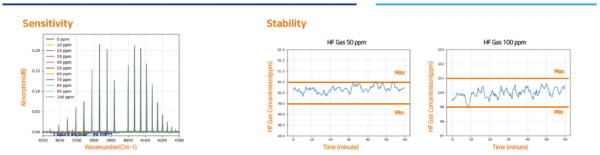

  HF測定データ

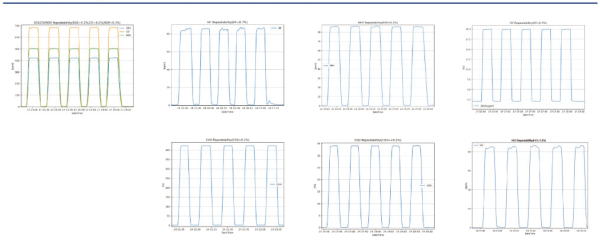

  SO2、CO、NOx、HCI、HF、NH3、CO2、CH4、O2の再現性

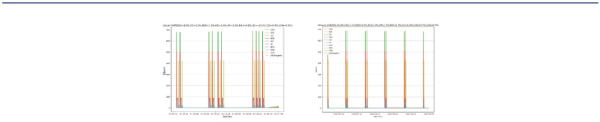

  SO2、CO、NOx、HCI、HF、NHS3、CO2、CH4、O2の2時間、24時間ドリフト

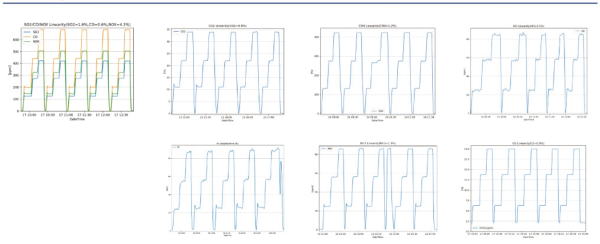

  SO2、CO、NOx、HCI、HF、NH3、CO2、CHO、O2の直線性



  　　　　　　　　
• 仕様

  ＴＭＳシステム
  測定原理	ＧａｓＣｅｌｌを用いたフーリエ変換赤外分光法
  対象ガス	SO2(0～500ppm)、NOx(0～600ppm)、NH3(0～100ppm)、 O2(0～25%)、CO(0～800ppm)、HCl(0～100ppm)、HF(0～100ppm)、 CO2(0～40%)、CH3(0～500ppm)
  最大測定ガス数	同時分析９成分以上のガス（最大５０成分）
  動作温度	１０～４０℃（最適温度：１５～２５℃、結露なし）
  応答時間(T90)	２０mの加熱配管で１２０秒未満
  ガスセル温度	１８０℃
  ガスセル光路長	４．８mまたは１０．２m
  ガスセル入口接続部	Swagelok ６mm、８mm or １／４”
  流量	標準流量 ２L/min（１L/min ～ ５L/min）
  検出下限値 （LDL）	0.08ppm/SO2、0.13ppm/NH3、0.52ppm/NO、0.31ppm/HCI、0.46ppm/HF
  直線性偏差	フルレンジの２%未満（フルレンジはガスレンジのコンポーネントによって異なります）
  温度ドリフト	１０℃の変化につきフルレンジの２%未満
  ベースライン校正	２４時間ごとに窒素で校正
  ゼロドリフト	２４時間でフルレンジの２％未満
  アナログ出力	４～２０mA、isolated、８チャンネル
  アナログ入力	４～２０mA、isolated、８チャンネル
  デジタル出力	ＤＣ２４Ｖ、８チャンネル
  デジタル入力	ＤＣ２４Ｖ、８チャンネル
  インターフェイス	ＴＣＰ／ＩＰ
  ソフトウエア	セルフビルドガスライブラリ
  干渉計
  分解能	０．５ｃｍ－１、１．０ｃｍ－１、４．０ｃｍ－１
  ビームスプリッター	ＺｎＳｅタイプ
  検出器	ＴＥ Ｃｏｏｌｅｄ ＭＣＴ（２４ビットＡＤＣによる信号サンプリング付き）
  波数範囲	８００～４５００ｃｍ－１
  スキャン速度	６スキャン／ｓｅｃ
  サンプリングシステム
  酸素検知機	ＺｒＯ２タイプ
  ポンプ	過熱ポンプ
  ダクト	ダストフリーフィルタ
  入口ライン	２０ｍ過熱ライン（１８０℃）
  電力／サイズ
  電力	ＡＣ２２０Ｖ（ＡＣ１００Ｖ ５０／６０Ｈｚ 対応可能）
  消費電力	７．５ｋＷ（感熱ライン含む）
  寸法（ｍｍ）	１７４２（Ｈ）×５９８（Ｗ）×１０００（Ｄ）
